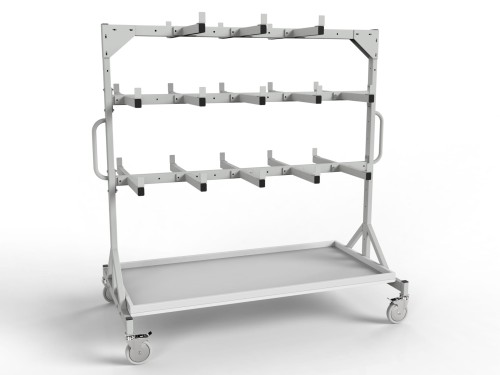

Wagen für Drähte und Kabel

Wagen für Drähte und Kabel.

Ein Spezialwagen zum Transportieren und Lagern von Drähten, Kabeln, Drähten oder anderen Gütern. Der Trolley kann auch zum Transportieren von zum Lackieren vorbereiteter oder von der Lackiererei abgeholter Ware verwendet werden.

Gesamtabmessungen des Kabelwagens:

1651 mm lang mit Tragegriffen,

884 mm breit inklusive Radaufnahmen

1624 mm Gesamthöhe.

Dieser Kabelwagen hat 3 horizontale Mast-/Trägerbaugruppen mit einer Länge von 1442 mm. Die unteren und mittleren bestehen aus einem 50x30x2 mm Profil, das obere aus einem 50x50mm Profil. Der untere und mittlere Mast mit fünf und der obere mit drei Armen rechts und links.

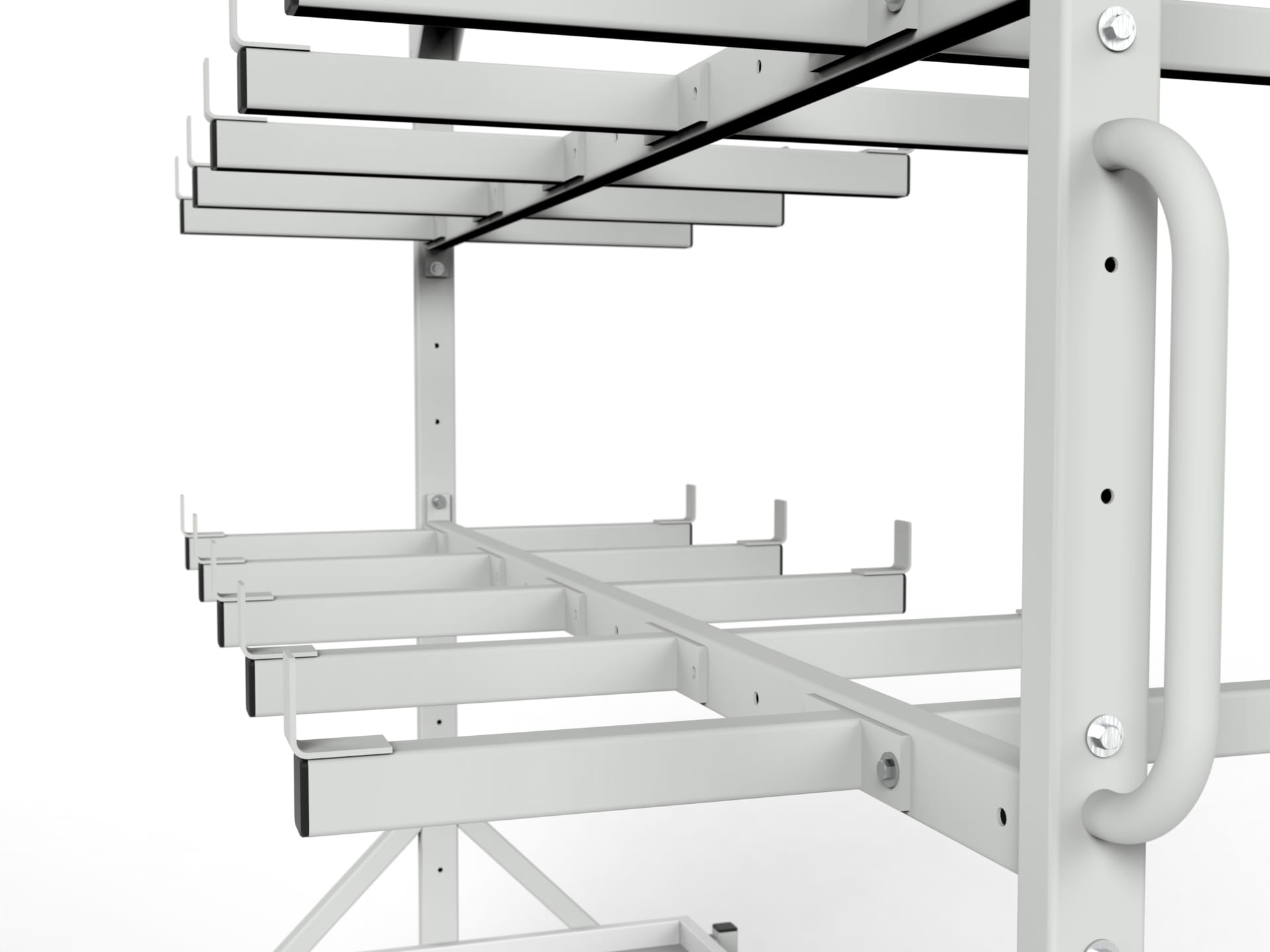

Jeder Arm ist 304 mm lang und besteht aus einem 30x40x2 mm Profil. Aufgrund des dickeren Profils des dickeren Masts/Balkens werden die Arme dieses Masts etwa 10 mm nach vorne über die unteren Arme hinaus verlängert. Die Arme sind horizontal in Schritten von 100 mm nach rechts oder links verstellbar. Der maximale Abstand zwischen dem unteren und mittleren Trägerarm beträgt 1330 mm und der obere 930 mm (gemessen an den Außenseiten der Arme). In der Ansicht des LKWs unten sind die Träger/Masten bei ; unten 830 mm, Mitte 1230 mm und oben 1575 mm über dem Boden. Die Balken haben auch die Möglichkeit, die Höhe in 100-mm-Schritten einzustellen, mit Ausnahme des oberen, der um 80 mm abgesenkt werden kann, oder durch Drehen der Montageplatten können Sie noch tiefer gehen. Die maximale Höhe des oberen Mastes beträgt 1575 mm und die minimale Höhe des unteren Mastes 430 mm (gemessen bis Oberkante der Balken). Während es möglich ist, den mittleren oder unteren Balken bei Bedarf zu demontieren, sollte der obere Balken nicht befestigt werden, da es sich um ein strukturelles Element handelt, das "das Ganze verbindet".

Jeder Arm des Draht- und Kabelwagens ist mit einem Haken ausgestattet, der das Abrutschen der Drähte verhindert, aus 3 mm starkem Blech, im Winkel von 90° gebogen, der Haken ragt ca. 50 mm über den Arm hinaus.

Die Basis des Ständers ist mit Rädern mit einem Durchmesser von 125 mm ausgestattet. Alle Lenkräder mit Bremse. Metallelemente pulverbeschichtet in RAL 7035 (Lichtgrau). Der Wagen ist zusätzlich mit einem Fachboden mit den Abmessungen 1450 x 704 mm (bereits mit ABS-Kantenfurnier) ausgestattet, der auf einer Stahlkonstruktion aus 18 mm dicker Melaminspanplatte, an den Kanten mit 2 mm dickem ABS furniert, gelagert ist. Das Regal an den Kanten hat einen Rand, der in einer Höhe von etwa 34 mm über die Regaloberseite hinausragt. Die Kante des Regals besteht aus 18 mm starker Melaminspanplatte, an den Kanten mit 2 mm starkem ABS furniert. Die Lippe reduziert die Oberfläche des Regals um 18 mm auf jeder Seite.

Die Tragfähigkeit jedes Arms beträgt 10 kg, d. h. 100 kg für die Unter- und Mitteltraverse und 60 kg für die Obertraverse. Die Tragfähigkeit des Regals beträgt 50 kg gleichmäßig verteilt. Die Tragfähigkeit des gesamten Drahtwagens beträgt 310 kg gleichmäßig verteilt.
