Stellage für die Montage von Schränken, Steuertafeln und Automatisierung

Mobiles Gestell zur Montage von Schaltschränken, Schalttafeln und Industrieautomation.

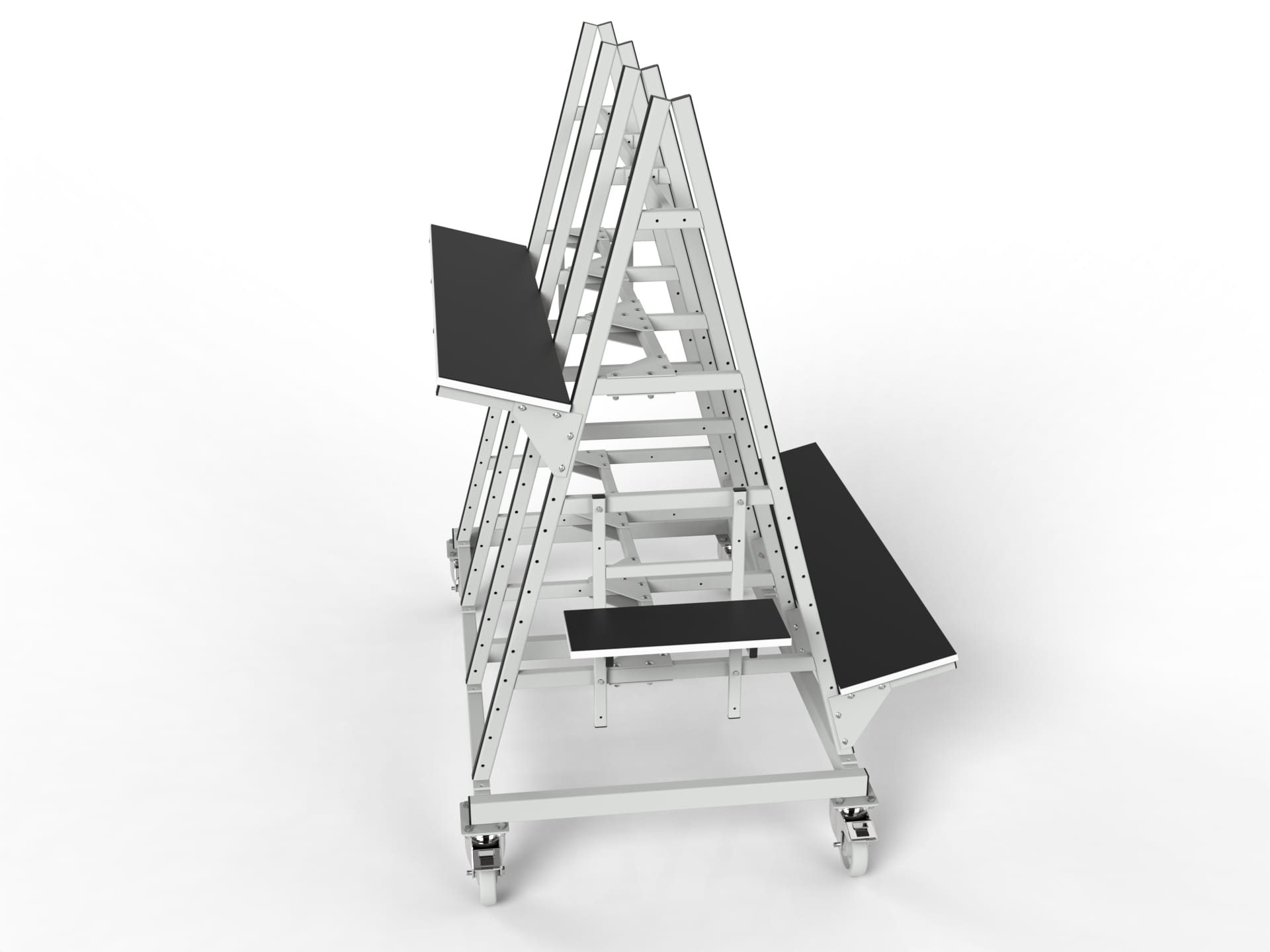

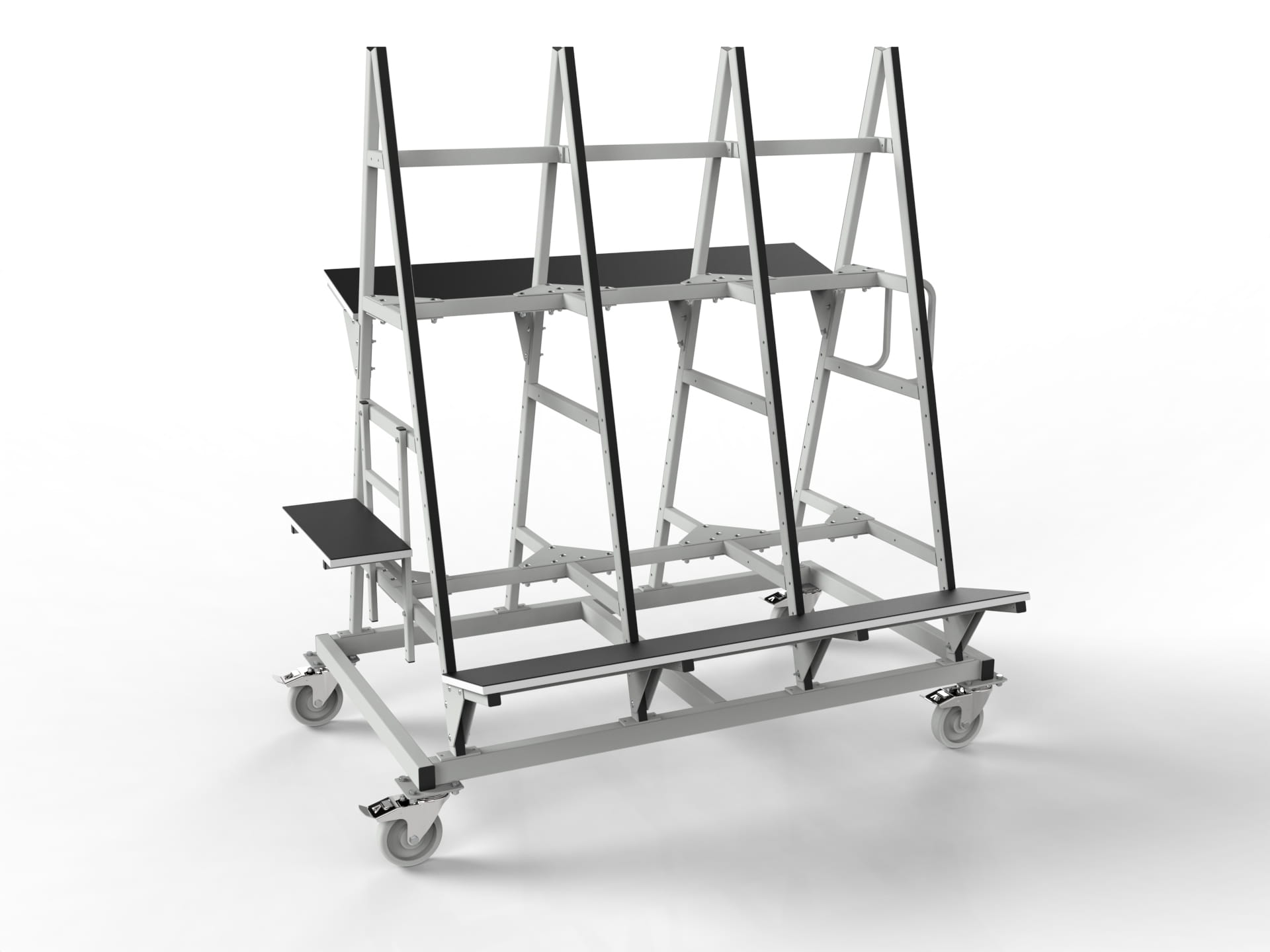

Die Basis des Fertigregals ist eine rechteckige, starke und stabile Schweißkonstruktion. Eine Struktur, die zum Tragen von Schalttafeln und Schaltschränken oder Schränken für die industrielle Automatisierung verwendet wird und aus geschweißten und verschraubten Stahlprofilen besteht. Stellen, an denen die Ladung die Metallprofile berühren kann, sind mit 3 mm Rillengummi ausgekleidet und alle Regale sind mit 3 mm glattem Gummi zum zusätzlichen Schutz der montierten Elemente ausgekleidet. Der Rahmen hat entlang seiner Länge vier hintere Strukturhalterungen pro Seite, die zum Anlehnen von Schaltschränken verwendet werden, der Abstand zwischen den Halterungen beträgt 454 mm.

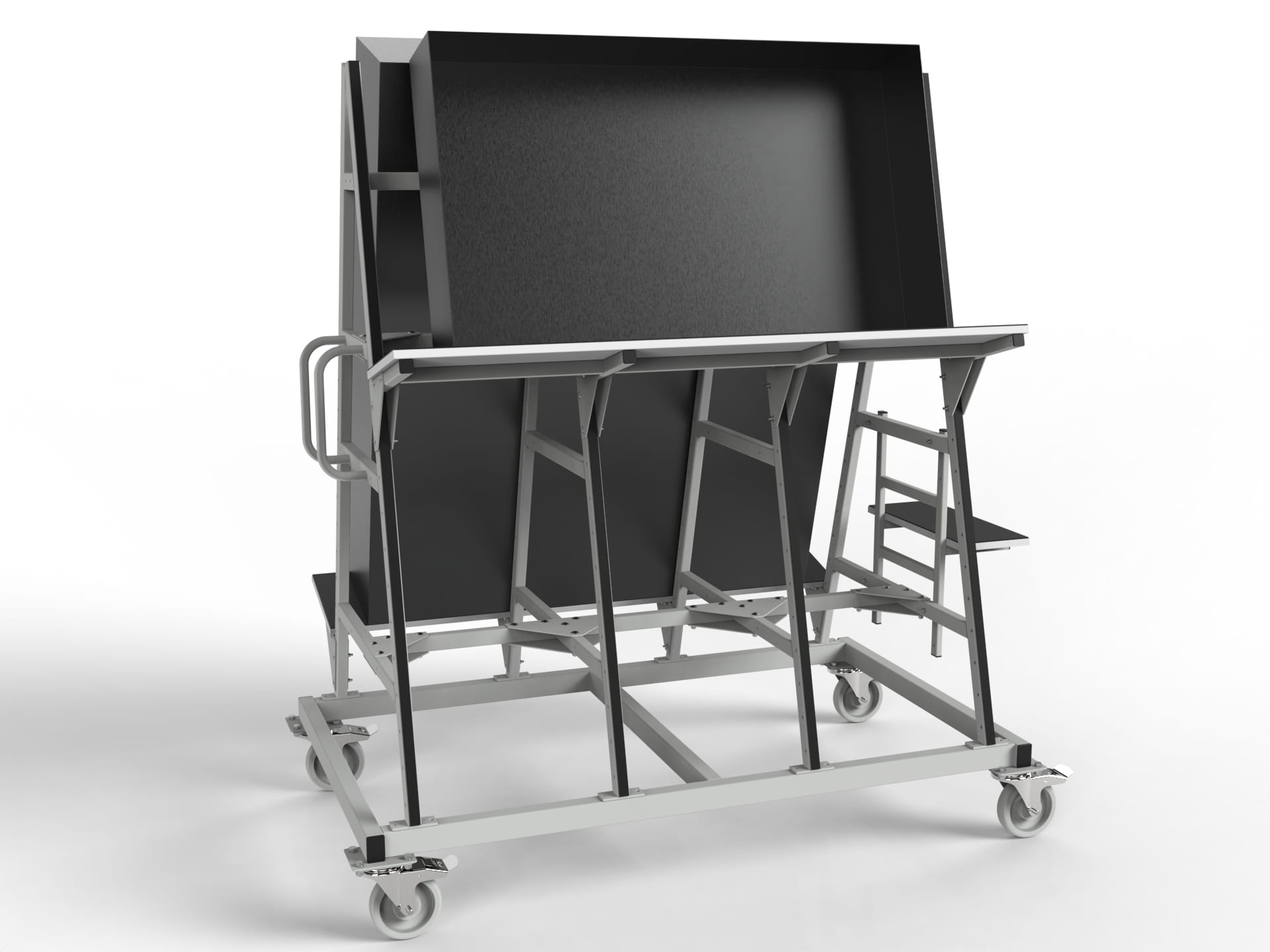

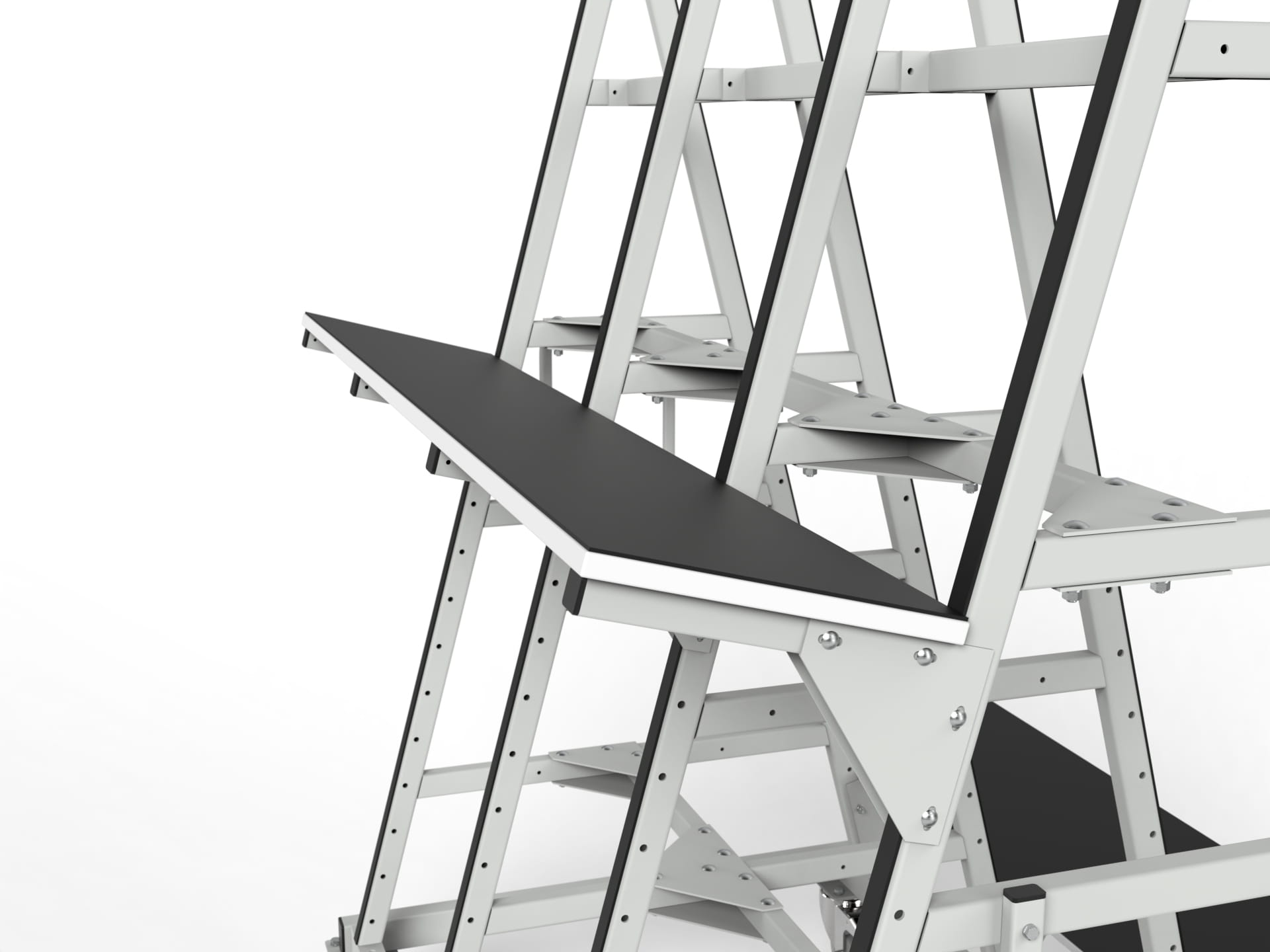

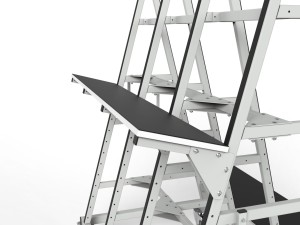

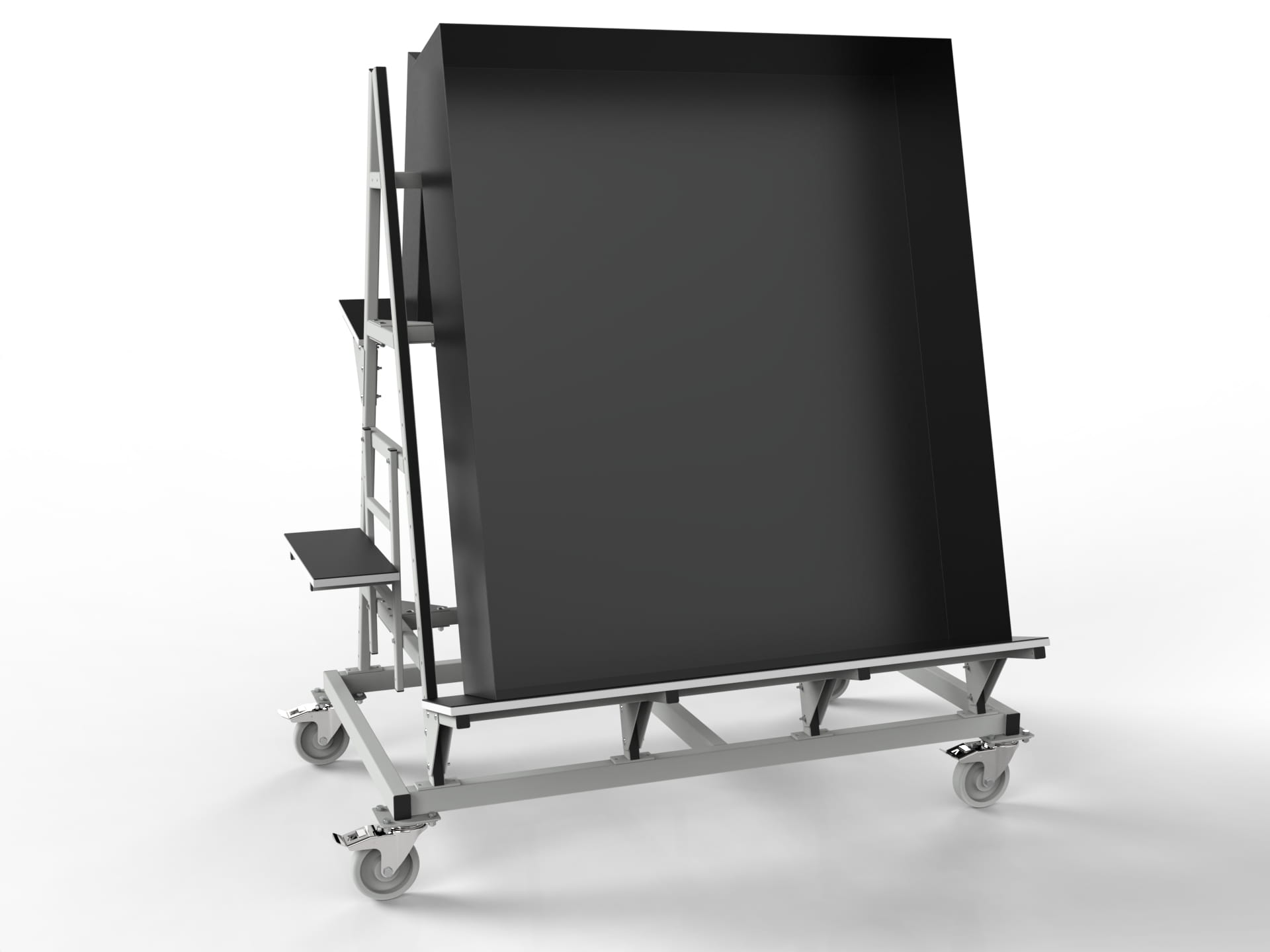

Der Montagerahmen ist mit zwei großen Regalen (einer pro Seite) ausgestattet, um darauf montierte Schaltschränke, Schalttafeln oder Industrieautomatisierungsschränke zu platzieren. Jedes der Regale besteht aus 18 mm dicker Spanplatte und wird von einer Stahlkonstruktion getragen. Die Tragfähigkeit jedes der beiden Böden beträgt 150 kg gleichmäßig verteilt. Jede Ablage ist zum zusätzlichen Schutz der montierten Elemente mit 3 mm glattem Gummi überzogen, außerdem setzt der Gummi einen gewissen Widerstand und verringert die Möglichkeit, die montierten Elemente zu bewegen. Die beschriebenen Regale haben auch die Möglichkeit, die Höhe im Bereich von 525 mm vom Boden bis 1315 mm vom Boden in 80-mm-Schritten zu ändern (jedes Regal ist mit 8 Schrauben verstellbar). Die Abmessungen jedes der großen Regale betragen 1500 x 300 mm.

Der Rahmen ist außerdem mit einer kleinen Ablage für Werkzeuge mit einer Tischplattengröße von 500 x 200 mm ausgestattet, die ebenfalls mit glattem Gummi überzogen ist.

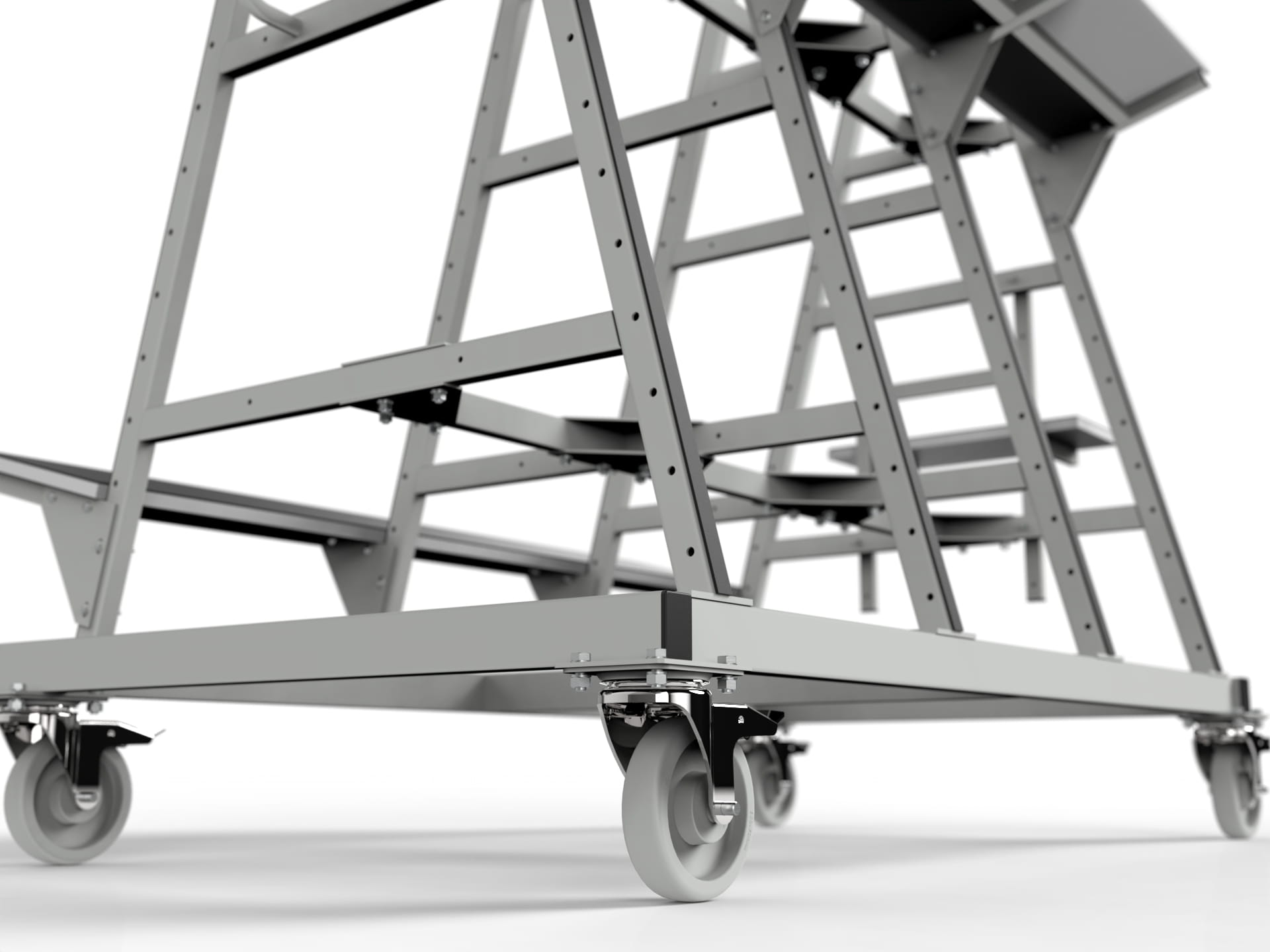

Der Vorfertigungsrahmen ist mit vier Schwenkrädern mit Bremse mit einem Durchmesser von 160 mm ausgestattet.

Der Ständer für Schaltschränke hat zwei Griffe zur Führung des Wagens.

Pulverbeschichtete Stahlkonstruktion in RAL7035 (hellgrau).

Maße:

Gesamthöhe: 1910 mm

Gesamtbreite: 1740mm (+ Radeinschlag)

Gesamttiefe: 1027mm (+ Radeinschlag)

Tragkraft des gesamten Wagens: 300 kg gleichmäßig verteilt.

Abmessungen der Regale für Schränke und Steuertafeln: 1500 x 300 mm

Maximale Höhe des montierten Elements: 1600 mm*

* evtl. höher, aber dann geht der obere Teil des montierten Elements auf die andere Seite und es passen nur Elemente bis 1600 mm Länge auf die andere Seite.
